多罐体组合雨水泵站
![](./UpLoadFiles/2020191015899.jpg)
产品简介

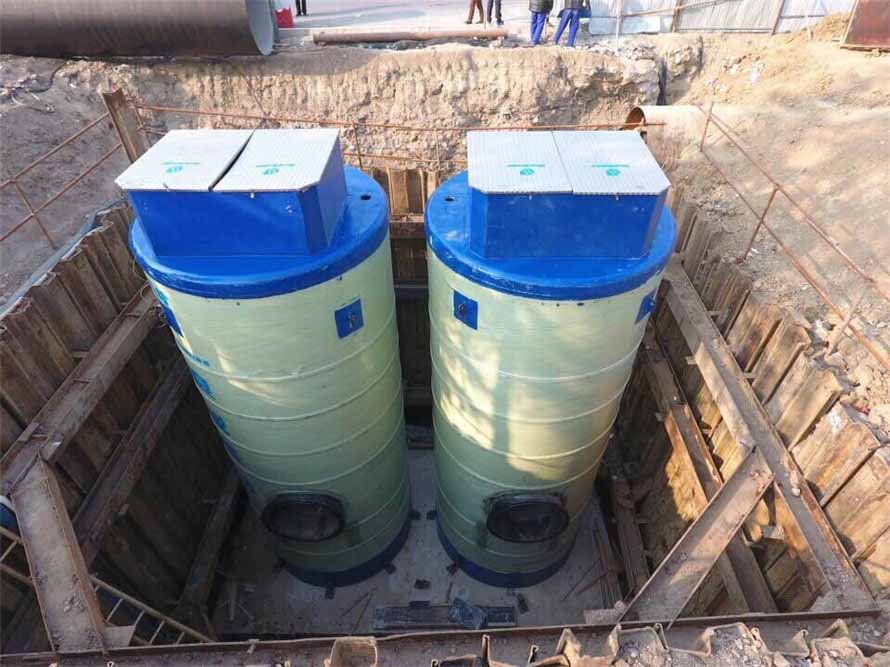

多罐体组合雨水泵站:常规雨水泵站流量较大,单罐没法满足水量要求。有多个标准罐体组合,并对进水管和出水管进行流量设计,满足瞬间流量需求,稳定运行。
泵站优势:根据客户需要可订制组合泵站,可设计两个或两个以上标准泵站,实现多种布置型式的自由组合,完全满足客户的一切需要。每个单元均在工厂内预装和测试完成,现场安装方便、时间短、系统可靠。组合泵站一般设置格栅井。
技术参数
泵站类型 | 筒径(mm) | 进水流量(m3/d) | 筒体高度(m) | 水泵数量(台) |
小型泵站 | 1000 | ≤ 1000 | 1.2/2.4 | 1/2 |
小型泵站 | 1200 | ≤ 2000 | ≤ 6 | 1/2 |
小型泵站 | 1600 | ≤ 6000 | ≤ 12 | 1/2 |
大中型泵站 | 2000 | ≤ 10000 | ≤ 12 | 2/3 |
大中型泵站 | 3000 | ≤ 35000 | ≤ 12 | 2/3/4 |
大中型泵站 | 3800 | ≤ 86000 | ≤ 12 | 2/3/4 |
大中型泵站 | 4000 | ≤ 100000 | ≤ 12 | 2/3/4 |
大中型泵站 | 定制化 | ≤ 120000 | ≤ 16 | 2/3/4 |
材质说明
部件 | 标准材质 | 可选材质 |
筒体 | 缠绕纤维玻璃钢(GRP) | 直径< 2000,聚乙烯树酯(PE) |
井筒顶盖 | 缠绕纤维玻璃钢(GRP) | 直径< 2000,聚乙烯树酯(PE) |
人孔盖 | 铝合金花纹板 | GRP |
扶手 | 不锈钢(SUS304) | |
通风管 | 不锈钢(SUS304) | |
管道 | 不锈钢(SUS304) | 不锈钢(SUS316)PVC |
止回阀 | 橡胶板铸铁阀体 | |
闸阀 | 橡胶板铸铁阀体 | |
柔性接头 | 热镀锌活法兰 / 橡胶 | |
水泵 | 铸铁(HT250) | |
耦合装置 | 铸铁(HT200) | |
导轨 / 导链 | 不锈钢(SUS304) | 不锈钢(SUS316) |
爬梯 | 铝合金 | 不锈钢(SUS304)GRP |
维修平台 | 热镀锌钢 + 不锈钢框架 | GRP + 不锈钢框架 |
粉碎格栅 | 铸铁壳体合金刀片 | |
提篮格栅 | 不锈钢(SUS304) | |
螺栓和螺母 | 不锈钢(SUS304) | 不锈钢(SUS316) |
压板 | 铸钢(ZG500) | |
锚固标准件 | 热镀锌钢 | |
电控柜壳体 | 不锈钢(SUS304) | 碳钢喷塑 |
