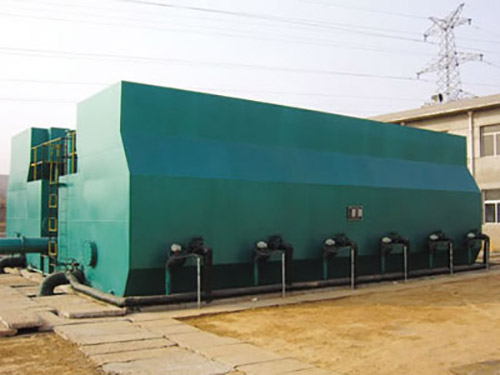

设备概述：

一体化净水装置是由本公司研制的系列新产品，净水量分为10、30、50、100、200吨／小时五个不同型号(特殊规格及要求可另行设计制造)。该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本厂生产的ZJ型自动加药装置及消毒设备，即可成为一个具有全套功能的净水站(厂)。本系列净水装置，不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占

地面积小，节水、节电、节人工，可省去辅助机泵及设施的新型节能新产品。

适用范围：

1、适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。

2、对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。

3、对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。

4、用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。

5、用于中水道系统，以污水厂出水为水源，作净水回用水的处理设备。

主要特点：

1、除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。

2、高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。

3、迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。

4、高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。

5、新颖独创的集水系统及集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。

6、净水系统自动化，既保证了净水系统的高效过滤，(在原水浊度小于3000mg几时，滤后水浊度可保持在3mg几以下)又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。

7、自耗水率低约在<5％左右，对节省有限的水资源起着积极的作用。

8、占地面积小，与一般净水构筑物相比，可节省占地<50％以上，高度在4.10米左右，室内外均可安置。

9、便于扩建、改造、再用，便于搬迁或易地再用。

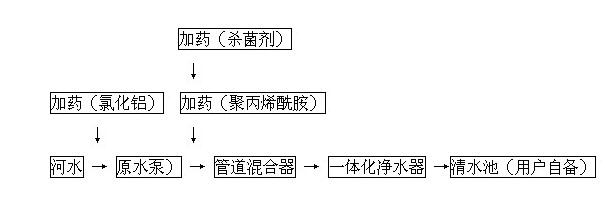

工艺流程图：

上述构筑物可根据具体情况后合并建造，在无水塔的情况下，可采用本公司生产的全自动气压供水器，辅助设备有JY型加药装置及消毒设备均有本公司提供。

设计参数：

1、适用原水浊度：≤3000mg/L

2、适用原水温度：常温

3、净水出水浊度：≤3mg/L

4、沉淀区设计表面负荷：7～8M3/H?M2

5、过滤区设计滤速：8～10M/H

6、滤池冲洗强度：14～16L／S?M2

7、冲洗历时：t=4～6mim(可调)

8、总停留时间：T总=40～45mim

9、进水压力：≈0.06MPa

外形尺寸表：

注：净水装置的出水标高为2.5米(相对标高)，根据净水装置及清水池的管路布局及距离，计算其沿途及局部损失之和。以2.5米，减去此水力损失之和，即可决定清水池高水位的相对标高值。

安装和维修：

1、本净水装置为整体净水单元，置于按设计要求浇捣成的基础上，接通进水管和出水管，即可投入运行。

2、进水管必须按装流量计。

3、本装置需引入380V三相电源，为控制全自动所需。

4、本装置一般不需维修、保养、唯每年可检查滤料一次。如滤料厚度不足时，可用0.50—1.2毫米粒径的石英砂，补充到所需高度即可。
