污水处理设备
![](./UpLoadFiles/20201911140536.jpg)

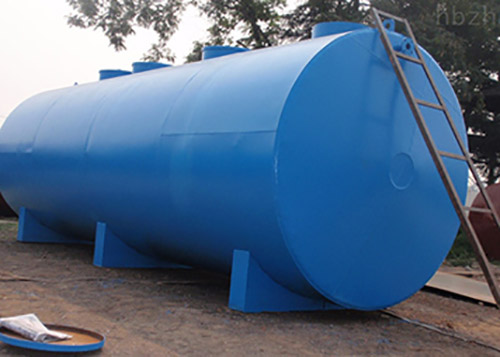

污水处理一体化装置是以缺氧好氧A/O生物接触氧化工艺为主,该设备采用接触氧化法、由初沉池、接触氧化池、二沉池、消毒池、污泥池、和风机六部分组成外加调节池。
A、调节池(钢砼结构,房建承建)
由于来水标高低,无法直接流入地埋式生活污水处理设备,在生化一体化设备前增加集水调节池一座。集水提升池内装有两台潜水提升泵,将集水提升池内的废水提升至一体化污水处理设备。调节池同时起到均化水质和水量的作用。
B、格栅
调节池的废水由提升泵抽至一体化污水处理设备格栅前,格栅对污水中含有各类漂浮物质加以拦截。以防止堵塞后续的水泵或处理设备;避免在后续水池内沉淀,增加检修次数。格栅规格:1000mm*500mm(长*宽),格栅间隙6mm。
C、生物接触氧化池(包括一氧池及二氧池)
在生物接触氧化池中,通过鼓风机和微孔曝气器对污水中不断供氧,利用好氧微生物来氧化有机物,使污水中的COD、BOD大大降低,zui后达到排放标准。
一级接触氧化池规格:2.4m×4.0m×2.5m(长×宽×高)二级接触氧化池规格:1.2m×4.0m×2.5m(长×宽×高)
一级接触氧化池和二级接触氧化池底部装有微孔曝气器,微孔曝气规格:Φ215mm。
备机房安装有两台鼓风机,负责给接触氧化池供气。鼓风机功率:2.2kw。
D、沉淀池
经过生化后的污水进入沉淀池,污水中的悬浮物部分沉降于池底,得到澄清的污水从沉淀池另一端的溢流堰流出。沉淀池积累的污泥通过污泥泵回流到接触氧化池。沉淀池采用斜板沉淀池的形式,以增加沉淀效果,保证出水水质。
E、污泥池
沉淀池底部的污泥在重力的作用下进入污泥池,污泥池的污泥由污泥泵定期回流至一级生物接触氧化池,既保证生化池的污泥量又可以好氧消化掉部分污泥。
F、清水消毒池
消毒池接收来自沉淀池的溢流水。消毒池内投加次氯酸钠溶液,杀灭处理后水中残存的大肠杆菌等有毒有害微生物,保证出水安全。
G、消毒加药装置
消毒加药装置由加药桶及加药泵组成,加药桶装有稀释好的次氯酸钠溶液,浓度约为10%。加药泵为电磁隔膜计量泵,可以调节池电磁隔膜计量泵的频率向消毒池内加入适量的消毒剂。H、自吸泵
A、调节池(钢砼结构,房建承建)
由于来水标高低,无法直接流入地埋式生活污水处理设备,在生化一体化设备前增加集水调节池一座。集水提升池内装有两台潜水提升泵,将集水提升池内的废水提升至一体化污水处理设备。调节池同时起到均化水质和水量的作用。
B、格栅
调节池的废水由提升泵抽至一体化污水处理设备格栅前,格栅对污水中含有各类漂浮物质加以拦截。以防止堵塞后续的水泵或处理设备;避免在后续水池内沉淀,增加检修次数。格栅规格:1000mm*500mm(长*宽),格栅间隙6mm。
C、生物接触氧化池(包括一氧池及二氧池)
在生物接触氧化池中,通过鼓风机和微孔曝气器对污水中不断供氧,利用好氧微生物来氧化有机物,使污水中的COD、BOD大大降低,zui后达到排放标准。
一级接触氧化池规格:2.4m×4.0m×2.5m(长×宽×高)二级接触氧化池规格:1.2m×4.0m×2.5m(长×宽×高)
一级接触氧化池和二级接触氧化池底部装有微孔曝气器,微孔曝气规格:Φ215mm。
备机房安装有两台鼓风机,负责给接触氧化池供气。鼓风机功率:2.2kw。
D、沉淀池
经过生化后的污水进入沉淀池,污水中的悬浮物部分沉降于池底,得到澄清的污水从沉淀池另一端的溢流堰流出。沉淀池积累的污泥通过污泥泵回流到接触氧化池。沉淀池采用斜板沉淀池的形式,以增加沉淀效果,保证出水水质。
E、污泥池
沉淀池底部的污泥在重力的作用下进入污泥池,污泥池的污泥由污泥泵定期回流至一级生物接触氧化池,既保证生化池的污泥量又可以好氧消化掉部分污泥。
F、清水消毒池
消毒池接收来自沉淀池的溢流水。消毒池内投加次氯酸钠溶液,杀灭处理后水中残存的大肠杆菌等有毒有害微生物,保证出水安全。
G、消毒加药装置
消毒加药装置由加药桶及加药泵组成,加药桶装有稀释好的次氯酸钠溶液,浓度约为10%。加药泵为电磁隔膜计量泵,可以调节池电磁隔膜计量泵的频率向消毒池内加入适量的消毒剂。H、自吸泵
设备机房内安装有两台自吸泵,一用一备。自吸泵根据消毒池的液位情况,自动抽吸消毒池内处理好的清水,将处理完水送至zui终的储水池(房建承建)。
