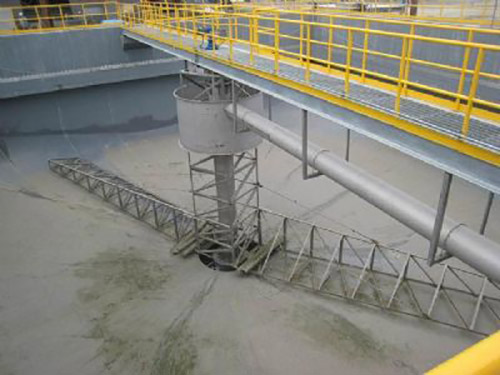

ZCJG型垂架式中心传动刮泥机
产品阐述：
本机适用于中心支墩的幅流式圆形沉淀池的排泥出渣。
特点：
该机采用中心传动垂架式，下部采用整体对数螺线刮板，上部设有浮渣收集装置，池壁四周设溢流装置及浮渣排出装置。该机传动机构为行驶星摆线针轮减速机与带外齿的大型回转支承二级减速，具有传递扭矩大，运转平稳，稳流效果好等优点。

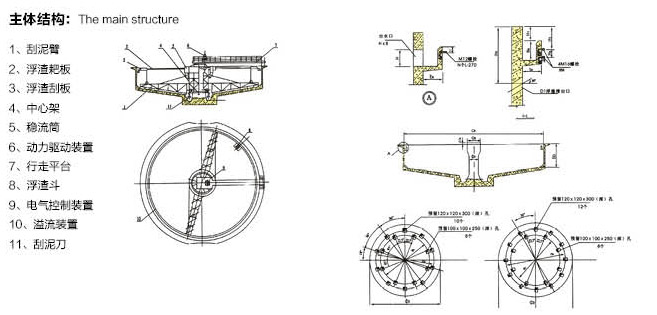

尺寸表：
| 直径（m） | 8 | 12 | 14 | 16 | 20 | 25 | 30 |
| H1(m) | 2.5;3.0;3.5 | 2.5;3.0;3.5 | 2.5;3.0;3.5 | 2.5;3.0;3.5 | 2.5;3.0;3.5 | 2.5;3.0;3.5 | 2.5;3.0;3.5 |
| H2(m) | 1.357 | 1.357 | 1.848 | 1.848 | 1.848 | 1.848 | 1.848 |
| H3(m) | 0.570 | 0.645 | 0.675 | 0.675 | 0.675 | 0.675 | 0.675 |
| H4(m) | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| H5(m) | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 |
| H6(m) | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| H7(m) | 0.141 | 0.141 | 0.141 | 0.141 | 0.141 | 0.141 | 0.141 |
| H8(m) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ∮1(m) | 8.0 | 12 | 14 | 16 | 20 | 25 | 30 |
| ∮2(m) | 1.5 | 1.5 | 1.5 | 1.95 | 1.95 | 2.4 | 2.4 |
| ∮3(m) | 1.0 | 1.0 | 1.0 | 1.4 | 1.45 | 1.9 | 1.91.16 |
| ∮4(m) | 1.16 | 1.16 | 1.16 | 1.45 | 1.45 | 1.61 | 1.61 |
| ∮5(m) | 0.829 | 0.829 | 0.829 | 1.2 | 1.2 | 1.3 | 1.3 |
| Bl(m) | 0.4 | 0.4 | 0.4 | 0.45 | 0.5 | 0.5 | 0.5 |
| N(个)均布 | 45 | 58 | 80 | 89 | 118 | 158 | 208 |
| H*B(m) | 0.3*0.4 | 0.3*0.4 | 0.4*0.5 | 0.4*0.6 | 0.4*0.6 | 0.4*0.6 | 0.4*0.6 |
