灯管排列结构：

a. 所有灯管彼此互相平行且为均匀排列，灯管与水流方向顺流。横流式系统不予以采用。

b. 所有灯管和灯管电极完全浸没在污水中，正负两极由污水自然冷却以保证在同温下工作。

c. 灯管电极被污水连续冷却的。

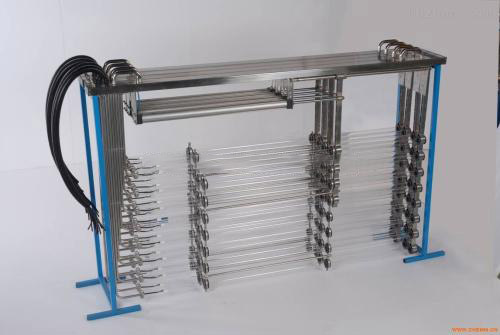

紫外灯模块组件：

a. 每一个紫外灯模块组件包括紫外灯管及置于316不锈钢组件框架顶部的镇流器密封箱体。镇流器及其封置箱体在明渠中不需要机械排风方式冷却。

b. 每根灯管内置在一根单独的石英套管内，套管的一端为闭口端，而另一端由灯管密封结构密封。

c. 石英管的闭口端通过O型圈固定在框架上，从而使得石英套管不与框架上任何钢体相接触；每个紫外灯模块组件达到4X密封等级。

d. 石英套管的两端不伸出紫外灯模块框架两边的钢结构部分。

e. 连接灯管的电缆终节于模块框架顶部的电子镇流器箱体内。

f. 紫外模块从设计上已考虑到工厂的操作人员方便更换灯管和石英套管。
g. 电子镇流器必须与外界密封隔离且不得由外界空气对流散热冷却。

 说明：可以根据不同池体形式定做。
