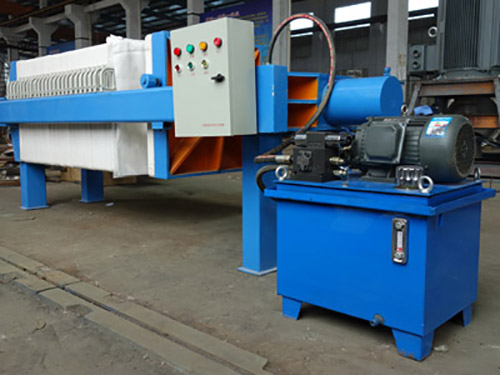

板框式压滤机
设备说明：
板框式压滤机是一种间歇式过滤设备，用于各种悬浮液的固液分离。它是依靠压紧装置将滤板压紧，再将悬浮液用泵压入滤室，通过滤布来达到将固体颗粒和液体颗粒分离的目的。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机的优点是：结构较简单，操作容易，运行稳定，保养方便;过滤面积选择范围灵活，占地少;对物料适应性强，适用于各种中小型污泥脱水处理的场合。
技术参数：
| 规格 型号 |
过滤 面积(m2) |
滤板 尺寸(mm) |
滤饼 厚度(mm) |
滤室 容积（L） |
滤板 数量pcs |
滤框 数量pcs |
过滤 压力MPa |
整机 质量kg |
外形尺寸 长×宽×高 (mm) |
| BK1/320 | 1 | 320×320 | 30 | 15 | 4 | 5 | 0.6 | 500 | 1180×570×660 |
| BK1/320 | 2 | 320×320 | 30 | 31 | 9 | 10 | 0.6 | 545 | 1440×570×660 |
| BK1/320 | 3 | 320×320 | 30 | 46 | 14 | 15 | 0.6 | 570 | 1700×570×660 |
| BK2/450 | 4 | 450×450 | 30 | 60 | 9 | 10 | 0.5 | 798 | 1720×800×900 |
| BK2/450 | 6 | 450×450 | 30 | 91 | 14 | 15 | 0.5 | 858 | 2020×800×900 |
| BK2/450 | 8 | 450×450 | 30 | 121 | 19 | 20 | 0.5 | 918 | 2320×800×900 |
| BK2/450 | 10 | 450×450 | 30 | 151 | 24 | 25 | 0.5 | 978 | 2620×800×900 |
| BK2/450 | 12 | 450×450 | 30 | 182 | 29 | 30 | 0.5 | 1038 | 2920×800×900 |
| BK2/450 | 15 | 450×450 | 30 | 225 | 36 | 37 | 0.5 | 1122 | 3050×570×660 |
| BK2/450 | 16 | 450×450 | 30 | 243 | 39 | 40 | 0.5 | 1158 | 3530×800×900 |
| BK3/630 | 15 | 630×630 | 30 | 226 | 18 | 19 | 0.4 | 1579 | 2520×1110×1190 |
| BK3/630 | 20 | 630×630 | 30 | 297 | 24 | 25 | 0.4 | 1796 | 2710×1110×1190 |
| BK3/630 | 30 | 630×630 | 30 | 452 | 37 | 38 | 0.4 | 2258 | 3720×1110×1190 |
| BK3/630 | 40 | 630×630 | 30 | 595 | 49 | 50 | 0.4 | 2893 | 4500×1110×1190 |
