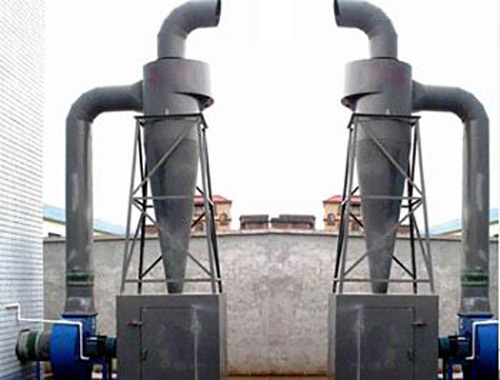

旋风除尘器
![](./UpLoadFiles/20201916422813.jpg)
旋风除尘器是一种操作简单、经久耐用、耐高温并且投资小的除尘设备,它不需要电磁脉冲阀和除尘布袋等易损配件,因此广泛得到应用。旋风除尘器的选型设计主要包括类型确定、筒体直径计算及除尘器风量的确定等内容旋风除尘器的选型设计主要包括类型确定、筒体直径计算及除尘器风量的确定等内容。
旋风除尘器的原理
旋风式除尘器由筒体、锥体,进气管、排气管和排灰口等组成。当含尘气体由切向进气口进
入旋风除尘器时,气流由直线运动变为圆周运动,旋转气流的绝大部分沿除尘器内壁呈螺旋形向下、朝向锥体流动,通常称此为外旋气流。
含尘气体在旋转过程中产生离心力,将相对密度大于气体的粉尘粒子甩向除尘器壁面。粉尘粒子一旦与除尘器壁面接触,便失去径向惯性力而靠向下的动量和重力沿壁面下落,进入排灰管。旋转下降的外旋气流到达锥体时,因圆锥形的收缩而向除尘器中心靠拢。根据旋矩不变原理,其切向速度不断提高,粉尘粒子所受离心力也不断加强。当气流到达锥体下端某一位置时,即以同样的旋转方向从除尘器中部由下反转向上,继续做螺旋形运动,构成内旋气流。最后净化气体经排气管排出,
小部分未被捕集的粉尘粒子也随之排出。
