雨水收集利用系统工艺流程
![](./UpLoadFiles/202019164554460.jpg)

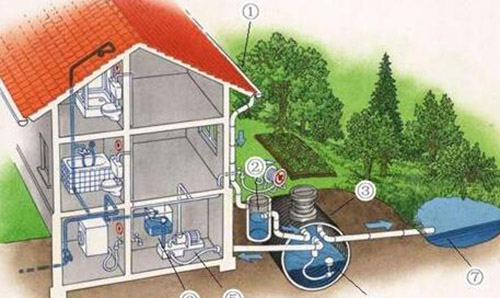

雨水收集利用系统,是将雨水根据需求进行收集后,并经过对收集的雨水进行处理后达到符合设计使用标准的系统。现今多数由弃流过滤系统、蓄水系统、净化系统组成。整个雨水收集过程分为五大环节:雨水收集管道收集雨水-弃流截污-PP雨水收集池储存雨水-过滤消毒-净化回用。

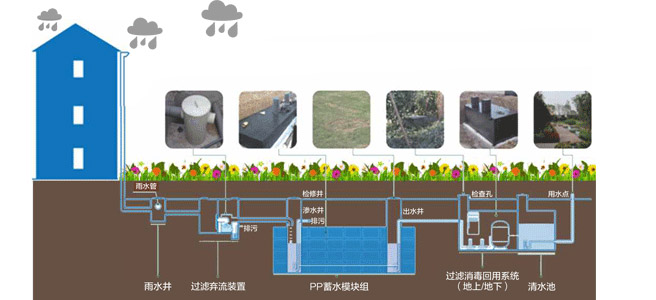

雨水收集利用系统工艺流程图
雨水收集利用系统工艺流程说明
●雨水收集:市政管道原雨水井经格栅进入弃流、过滤一体设备,初期雨水经弃流口流入弃流箱、经雨水储存处理、过滤器过滤、紫外线消毒器消毒后达到《建筑小区与雨水利用技术规范》(GB50400-2006)雨水回用水标准。
●利用水位差:进水高度高出出水高度。
●弃流:弃流箱满载后,浮球即堵住弃流口,此时雨水直接进入雨水收集池。
●收集池:PP模块叠装的承压结构,顶底部及四周包裹HDPE膜,覆土后形成容器。
●曝气:采用定向回流方式,时间继电器控制时间。
●过滤:弃流井内设初级过滤装置,模块池的雨水经提升至多介质过滤器完成二次过滤。
●消毒:利用紫外线消毒器对雨水进行杀菌消毒。
●溢流:雨水流量过大,水位过高,部分雨水经溢流口流入下一级市政雨水管道。
●抽污:弃流井及模块池设有排泥井,定期进行排污、排泥。
●管材:波纹管、PE、PVC给水。
雨水收集利用设备:
我司集雨水收集模块、截污弃流装置、自清洗过滤器、紫外线消毒器、智能处理一体机、地埋式雨水处理一体机、复合土工膜,雨水收集处理设备研发设计、制造、销售施工与售后服务为一体。

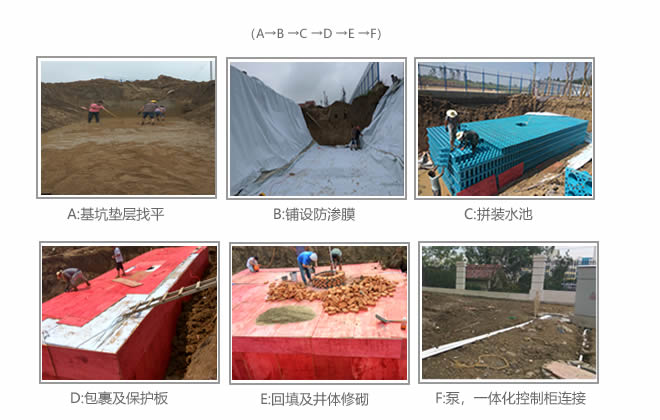

格致绿建雨水收集施工流程
