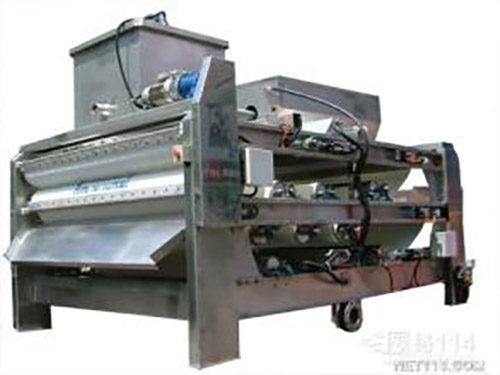

ZDY型带式浓缩脱水一体机

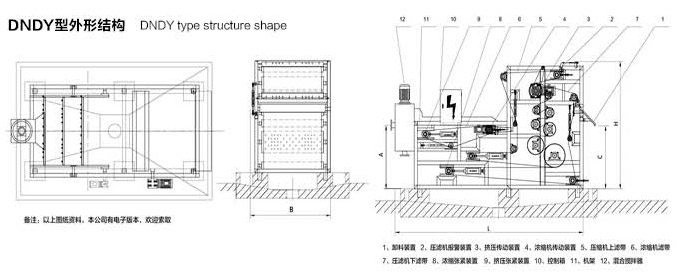

| A | B1 | C | DN1 | DN2 | DN3 | DN4 | |
| DNDY500 | 1050 | 950 | 1400 | 80 | 50 | 80 | 25 |
| DNDY1000 | 1550 | 1450 | 1400 | 100 | 50 | 10 | 32 |
| DNDY1500 | 2050 | 1950 | 1400 | 125 | 50 | 125 | 40 |
| DNDY2000 | 2550 | 2450 | 1400 | 150 | 50 | 150 | 50 |
| 型号 | 带宽B(mm) | 处理量（m3/h) | 功率（KW) | 冲洗水量（m3/h) | 冲洗水质 | 冲洗水压 | 混饼含水率 | 进泥含水率 |
| DNDY500 | 500 | -8 | 0.55+0.75 | ≤7 | 普通自来水 | ≥0.5 | 75%-80% | 99% |
| DNDY1000 | 1000 | -15 | 0.75-1.1 | ≤12 | 普通自来水 | ≥0.5 | 75%-80% | 99% |
| DNDY1500 | 1500 | -25 | 0.75+1.5 | ≤18 | 普通自来水 | ≥0.5 | 75%-80% | 99% |
| DNDY2000 | 2000 | -40 | 1.1-2.2 | ≤23 | 普通自来水 | ≥0.5 | 75%-80% | 99% |
| 序号 | 名称 | DY | DNDY | ||||||
| 1 | 脱水机 | 型号 | 500 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 |
| 处理量Q(M3/h) | 4 | 8 | 12 | 15 | 35 | Q=50 | Q=70 | ||
| 功率（KW) | 1.1 | 1.5 | 2.2 | 3 | 1.85 | 2.25 | 3.3 | ||
| 2 | 空压机 | 型号 | TA-65 | TA-65 | TA-80 | TA-80 | TA-65 | AV-80 | AV-80 |
| 处理量Q(M3/h) | 0.19 | 0.19 | 0.3 | 0.3 | 0.19 | 0.3 | 0.3 | ||
| 压力P(mpa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | ||
| 功率（KW) | 1.5 | 1.5 | 2.2 | 2.2 | 1.5 | 2.2 | 2.2 | ||
| 3 | 一体化溶解加药装置 | 型号GTF(溶解箱） | 1000 | 1000 | 1500 | 2000 | 3000 | 3000 | 3000 |
| 溶解箱溶积（L) | 130 | 130 | 180 | 250 | 330 | 330 | 300 | ||
| 功率（KW) | 2.2 | 2.2 | 2.8 | 3 | 3.3 | 3.7 | 3.7 | ||
| 4 | 计量泵 | 型号JZ | 320/1 | 400/0.8 | 630/0.5 | 800/0.4 | 1500/0.4 | 1500/0.32 | 1500/0.32 |
| 流量（Q） | 320 | 400 | 630 | 800 | 800 | 1000 | -1000 | ||
| 压力P(mpa) | 1 | 0.8 | 0.5 | 0.4 | 0.4 | 0.32 | 0.32 | ||
| 功率（KW) | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | ||
| 5 | 管道混合器 | 型号GJH | 100 | 150 | 150 | 200 | 200 | 200 | 200 |
| 通径DN | 100 | 150 | 150 | 200 | 200 | 200 | 200 | ||
| 6 | 反冲洗水泵 | 型号 | 32LG6.5-15*4 | 40LG6.5-15*4 | 40LG12-15*5 | 50LG24-20*3 | 50LG24-20*3 | 50LG24-20*3 | 50LG24-20*3 |
| 流量（m3/h) | 6.5 | 12 | 12 | 24 | 18 | 24 | 30 | ||
| 扬程（m) | 60 | 60 | 60 | 60 | 66 | 66 | 66 | ||
| 功率（KW) | 3 | 4 | 5.5 | 7.5 | 7.5 | 7.5 | 11 | ||
| 7 | 污泥螺杆泵 | 型号（调速） | G35-1 | G40-1 | G50-1 | G50-1 | G70-1 | EH1500 | EH1900 |
| 流量（m3/h) | 1.35-4.31 | 2.9-8.8 | 3.94-16.0 | 3.94-16.0 | -31 | 7.54-47 | P-W112 | ||
| 压力P(mpa) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | -70 | ||
| 功率（KW) | 1.1 | 1.5 | 3 | 3 | 7.5 | 7.5 | 0.3 | ||
| 8 | 自动冲洗过滤器 | 型号DPG | 1-50 | 1-50 | 1-50 | 1-50 | 1-50 | 1-50 | 1-50 |
| 通径DN | 50 | 50 | 50 | 50 | 50 | 50 | 1-50 | ||
| 9 | 无轴螺旋输送机 | 型号WLS | 260*L | 260*L | 300*L | 300*L | 300*L | 320*L | 50 |
| 功率（KW) | 1.5-3 | 1.5-3 | 2.2-3 | 1.5-3 | -4 | ||||
注：以上配置均为参考，若污泥性质和使用药剂不同，配置应相应改变。
