PBC系列旁插式脉冲喷吹布袋除尘器
PBC系列除尘器的工作原理：

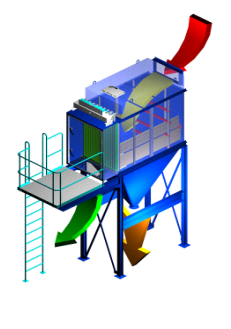

含有细灰尘的气体从一级除尘器出来之后沿图中红色箭头从二级除尘的上进口进入到脉冲反吹布袋除尘器主体内，气体会沿图中上部黄色箭头方向通过布袋，在通过布袋时灰尘会吸附在布袋的表面，而洁净的空气则沿图中绿色箭头从二级除尘的下出口进入到风机中，然后通过风机排出进入大气。
每一根布袋的出口都对应一个喷嘴，此喷嘴会定时由脉冲阀控制喷出高压气体，从而使布袋震动，布袋的震动会使吸附在布袋表面的灰尘掉落，进入到二级除尘器主体下方的集灰斗内，也就是图中下方橘黄色的箭头方向。
