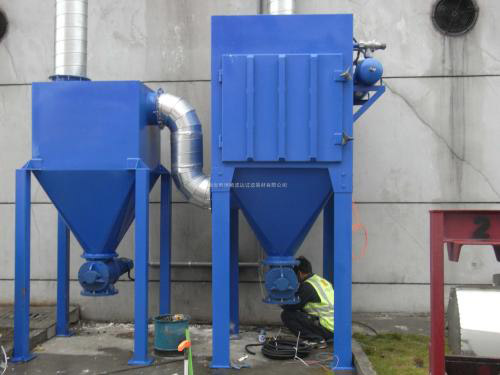

MC 系列脉冲反吹布袋除尘器
![](./UpLoadFiles/20201916110889.jpg)
MC型脉冲袋式除尘器,在结构上比较先进合理,喷吹压力较低,清灰效果好,维修工作量小,是目前较理想的脉冲袋式除尘器。
MC型脉冲袋式除尘器特点:
1.MC型脉冲袋式除尘器在保留了原MC—Ⅰ型除尘器优点的基础上,采用了低阻力的QMF—20P型脉冲阀,使除尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍以上,减少了维修工作量。
2.清灰用压缩空气从原来的5—7公斤/厘米2压力,降到现在的3公斤/厘米2压力,但清灰效果仍可达到5—7公斤/厘米2压力的效果,从而扩大了使用范围。
3.由于结构上的改进,增强了设备的严密性,漏风量能够低于10%,进一步提高了产品质量。
4.改革了揭盖装置,滤袋固定方法,为设备检修和维护改善了劳动条件。
5.喷吹装置增加了防护罩,盖板结构采用了防雨措施,使除尘器在露天放置不需另设防雨棚,减少了建设投资。
MC型脉冲袋式除尘器的基本结构,它主要由五部分组成。
1.上箱体:由可掀起的盖板和出风口组成;
2.中箱体:由多孔板、滤袋装置和文氏管组成;
3.下箱体:由进风口、灰斗和检查门组成;
4.排灰系统:由减速装置和输灰、排灰装置组成;
5.喷吹系统:由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成;
6.控制仪表采用JMK—2型脉冲控制仪,WMK脉冲无触点控制仪。
